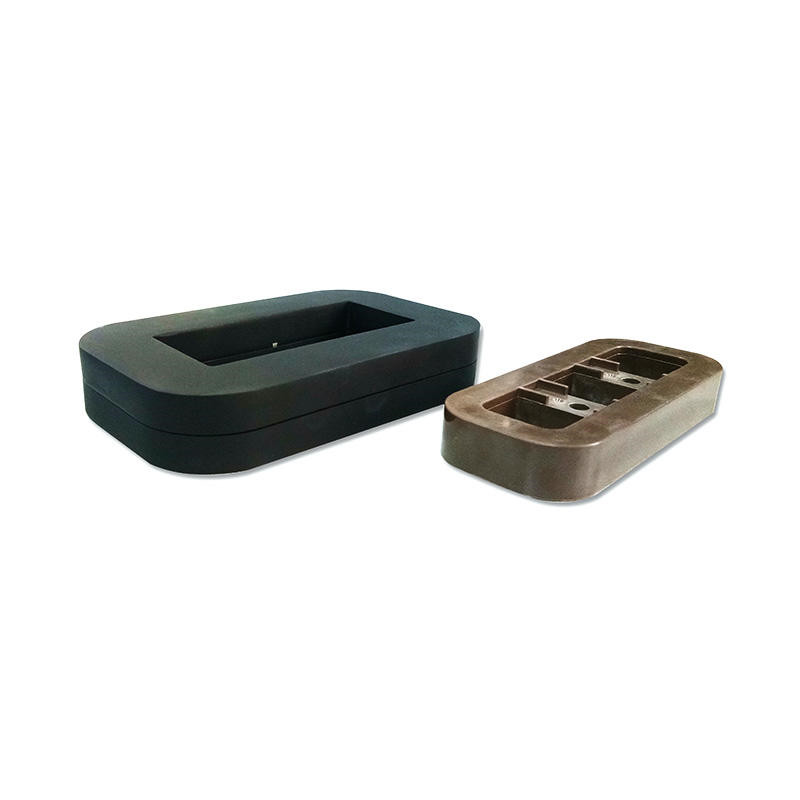

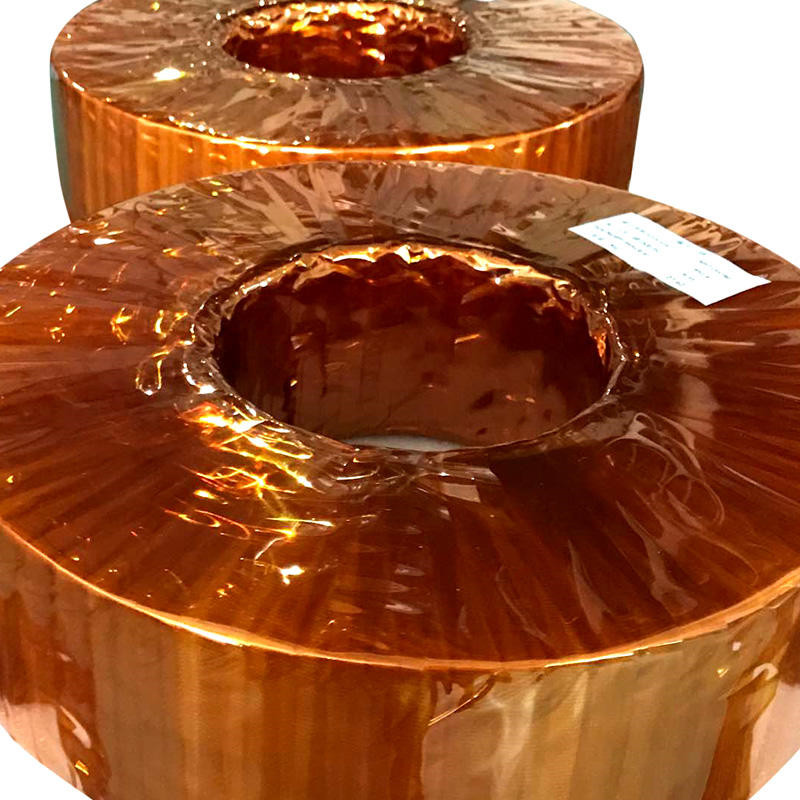

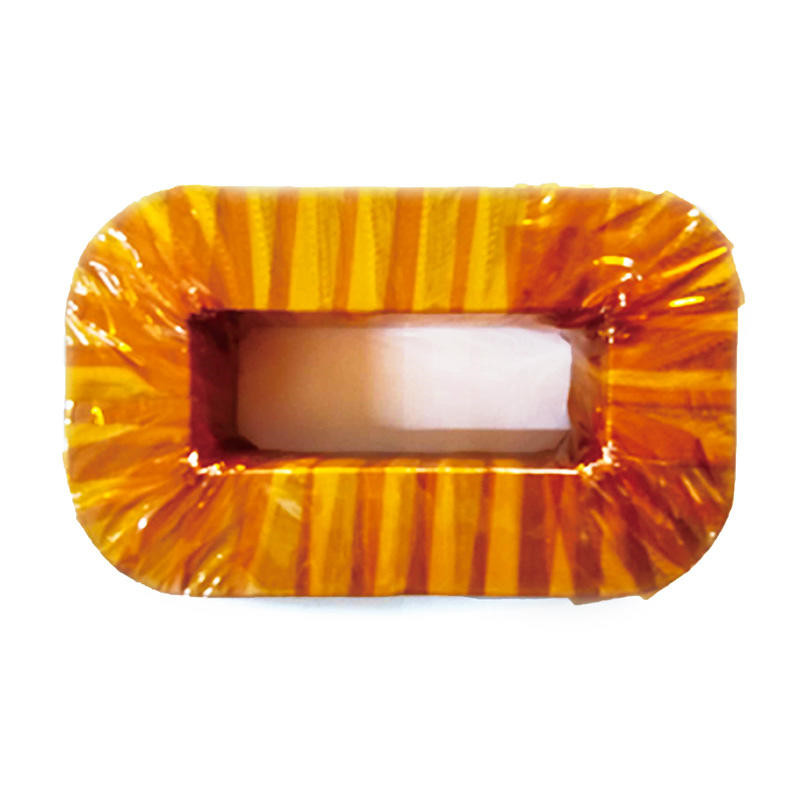

大功率开关电源用纳米晶铁芯
大功率高频开关电源用变压器，要求变压器磁芯具有低的高频损耗，高的饱和磁通密度Bs和低的剩余磁密Br以获得大的工作磁密ΔB；因此对纳米晶合金采用横磁热处理工艺，可获得低剩磁及恒导磁特性的铁芯。
性能特点
· 高饱和磁感应强度，有效缩小器件体积，减轻器件重量
· 高导磁率低矫顽力，提高变压器效率，减小激磁功率
· 低剩磁（Br≤0.2T），获得更大的磁感应增量，得到更大的输功率
· 低损耗，降低变压器的温升，提高变压器效率
· 优良的温度稳定性，可在最高达-45℃~130℃温度下长期工作
应用领域
1. 逆变焊机电源
2. X光电源、激光电源、通讯设备电源
3. UPS不间断电源和高频感应加热电源
4. 充电电源
5. 电解电镀电源
6. 变频调速电源
7. 等离子切割机
大功率开关电源用纳米晶铁芯规格表
| Transmart Part number |
铁芯尺寸Core dimensions | 铁芯重量 weight mFe g |
磁导率 Permeability ( µ at 10kHz ) |
单匝电感量 AL 10 kHz 100 kHz nominal μH |
饱和电流 saturation current typical 10 kHz 100 kHz A |
护盒材质 Case material PBT (130℃) |
||
| 铁芯尺寸 Core dimensions da x di x h mm x mm x mm |
完成尺寸 Finished core size OD ID H mm x mm x mm |
|||||||
| 指定范围值 specified value |
设计参考值 design refer |
|||||||
| NH-0002 | 50x32x20 | 54x28x24 | 125.0 | 65600 ≤ µ` ≤ 127000 | 87,000 | 25.5 6.4 | 0.2 0.4 | PBT |
| NH-0003 | 64x40x20 | 66x37x23 | 215.0 | 72000 ≤ µ` ≤ 139000 | 97,000 | 28.0 6.8 | 0.2 0.4 | PBT |
| NH-0004 | 70x40x20 | 75x36x25 | 265.0 | 42200 ≤ µ` ≤ 81500 | 56,000 | 10.0 3.6 | 0.4 0.8 | PBT |
| NH-0005 | 70x40x25 | 72x37x28 | 352.0 | 72000 ≤ µ` ≤ 139000 | 94,000 | 27.0 6.7 | 0.3 0.5 | PBT |
| NH-0006 | 80x50x25 | 85x44x30 | 416.0 | PBT | ||||
| NH-0010 | 100x50x25 | 105x45x44 | 805.0 | 72000 ≤ µ`≤ 135000 | 97,000 | 43.0 10.1 | 0.3 0.6 | PBT |
| NH-0011 | 100x60x20 | 105x56x23 | 540.0 | 18000 ≤ µ` ≤ 35000 | 23,700 | 11.7 6.5 | 1.2 1.7 | PBT |
| NH-0014 | 105x60x30 | 110x57x35 | 957.0 | 72000 ≤ µ` ≤ 135000 | 96,000 | 30.0 6.9 | 0.3 0.7 | PBT |
| NH-0015 | 105x60x40 | 110x57x34 | 1267.0 | 72000 ≤ µ` ≤ 130000 | 96,000 | 36.1 8.8 | 0.4 0.7 | PBT |
| NH-0018 | 110x60x20 | 116x55x25 | 725.0 | 72000 ≤ µ` ≤ 135000 | 97,000 | 55.2 13.6 | 0.4 0.7 | PBT |
| NH-0019 | 110x60x25 | 115x54x30 | 907.0 | 18100 ≤ µ` ≤35000 | 23,700 | 14.3 9.1 | 1.4 2.1 | PBT |
| NH-0020 | 110x60x30 | 115x55x35 | 1081.0 | 60000 ≤ µ` ≤ 116000 | 80,000 | 28.4 7.3 | 0.6 1.1 | PBT |
| NH-0021 | 120x60x30 | 125x57x35 | 1384.0 | 72000 ≤ µ` ≤ 135000 | 95,000 | 65.5 15.5 | 0.4 0.9 | PBT |
| NH-0022 | 120x70x20 | 125x67x25 | 811.0 | 15000 ≤ µ` ≤ 35000 | 24,300 | 17.0 11.5 | 1.7 2.6 | PBT |
| NH-0023 | 120x70x25 | 125x67x30 | 1014.0 | 3300 ≤ µ` ≤ 6400 ( 100kHz ) | 4,400 | 3.2 3.1 | 9.3 9.6 | PBT |
| NH-0024 | 120x70x30 | 125x67x35 | 1217.0 | 72000 ≤ µ` ≤ 135000 | 103,000 | 59.3 14.0 | 0.5 1.0 | PBT |
| NH-0025 | 120x70x40 | 125x67x47 | 1538.0 | 19500 ≤ µ` ≤ 35200 | 25,500 | 15.5 11.1 | 2.1 3.1 | PBT |
| NH-0026 | 130x80x40 | 136x76x45 | 1793.0 | 3280 ≤ µ` ≤ 6400 ( 100kHz ) | 4,400 | 2.9 2.8 | 11.4 11.8 | PBT |
| NH-0027 | 130x80x50 | 136x76x55 | 2242.0 | 72000 ≤ µ` ≤ 135000 | 96,000 | 88.0 20.0 | 0.5 1.1 | PBT |
| NH-0029 | 130x90x50 | 136x85x56 | 1879.0 | 72000 ≤ µ` ≤ 135000 | 95,000 | 47.2 11.1 | 0.8 1.5 | PBT |
| NH-0035 | 80x50x20 | 85x44x25 | 332.0 | 15000 ≤ µ` ≤ 29000 | 20,000 | 12.2 7.9 | 3.7 5.1 | PBT |
| NH-0037 | 130x80x60 | 136x76x66 | 2700.0 | 3160 ≤ µ` ≤ 6300 ( 100kHz ) | 4,300 | 2.3 2.2 | 16.6 17.1 | PBT |
