硅钢片分冷轧、热轧两种，使用较多的是冷轧硅钢片。冷轧硅钢片沿轧制方向有优良的磁性能，不仅在强磁场中具有高饱和磁通密度和低铁损，而且在弱磁场中也有良好的磁性(初始磁导率大)。这是由于冷轧工艺过程使钢片中杂质含量降低，并在钢片中造成粗大晶粒，致使磁导率增大，磁滞损耗减小。

冷轧无取向硅钢片
冷轧无取向硅钢片最主要的用途是用于发电机制造，故又称冷轧电机硅钢。其含硅量0.5%-3.0%，经冷轧至成品厚度,供应态多为0.35mm和0.5mm厚的钢带。冷轧无取向硅钢的Bs高于取向硅钢；与热轧硅钢相比，其厚度均匀，尺寸精度高，表面光滑平整，从而提高了填充系数和材料的磁性能。

冷轧取向硅钢片
冷轧取向硅钢带最主要的用途是用于变压器制造，所以又称冷轧变压器硅钢。与冷轧无取向硅钢相比，取向硅钢的磁性具有强烈的方向性；在易磁化的轧制方向上具有优越的高磁导率与低损耗特性。取向钢带在轧制方向的铁损仅为横向的1/3，磁导率之比为6：1，其铁损约为热轧带的1/2，磁导率为后者的2.5倍。

我们提供的超薄硅钢片厚度有0.35mm, 0.30mm, 0.27mm, 0.23mm, 0.20mm and 0.18mm的。

性能特点：

1、铁损低，这是硅钢片质量的最重要指标。各国都根据铁损值划分牌号，铁损愈低，牌号愈高。
2、较强磁场下磁感应强度（磁感）高，这使电机和变压器的铁芯体积与重量减小，节约硅钢片、铜线和绝缘材料等。
3、表面光滑、平整和厚度均匀，可以提高铁芯的填充系数。
4、冲片性好，对制造微型、小型电动机更为重要。
5、表面绝缘膜的附着性和焊接性良好，能防蚀和改善冲片性。

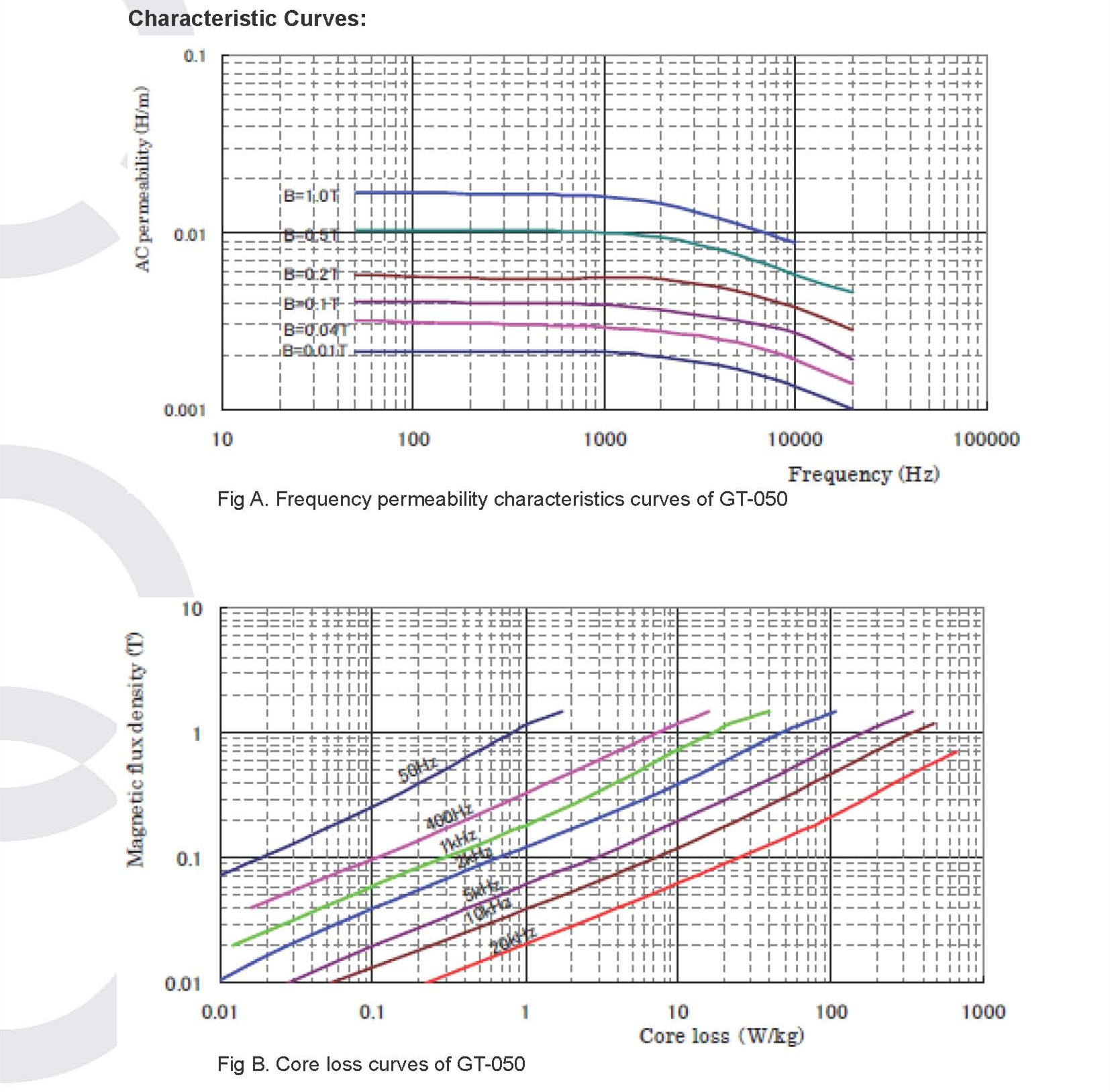

超薄硅钢片性能(IEC404-8-8)：

产品规格：
