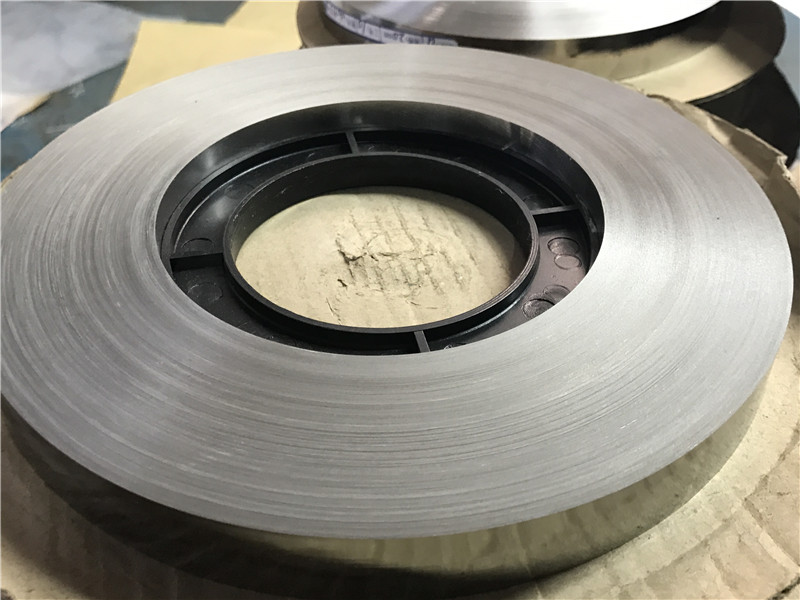

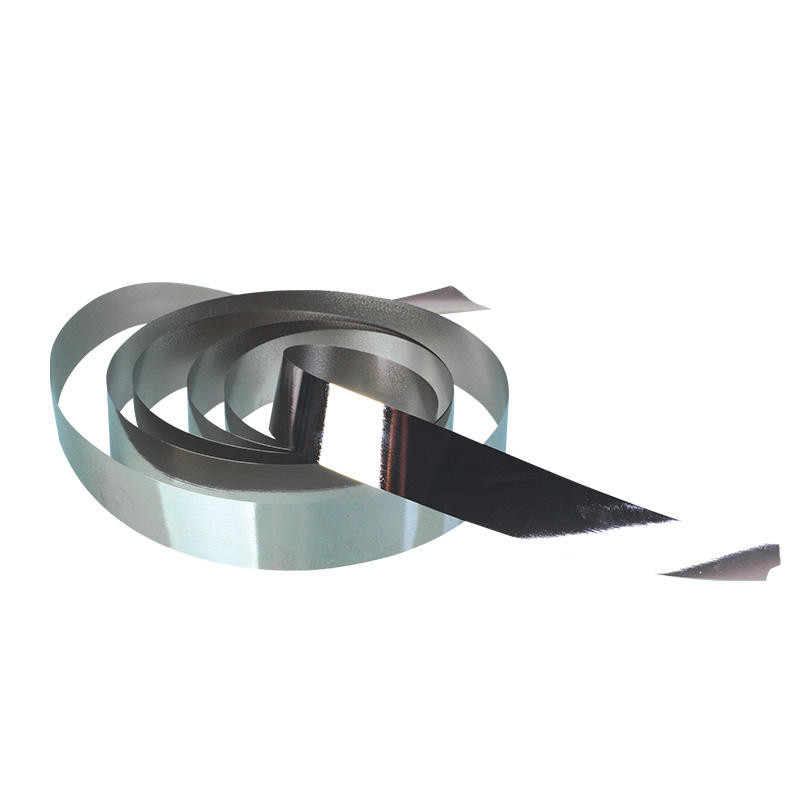

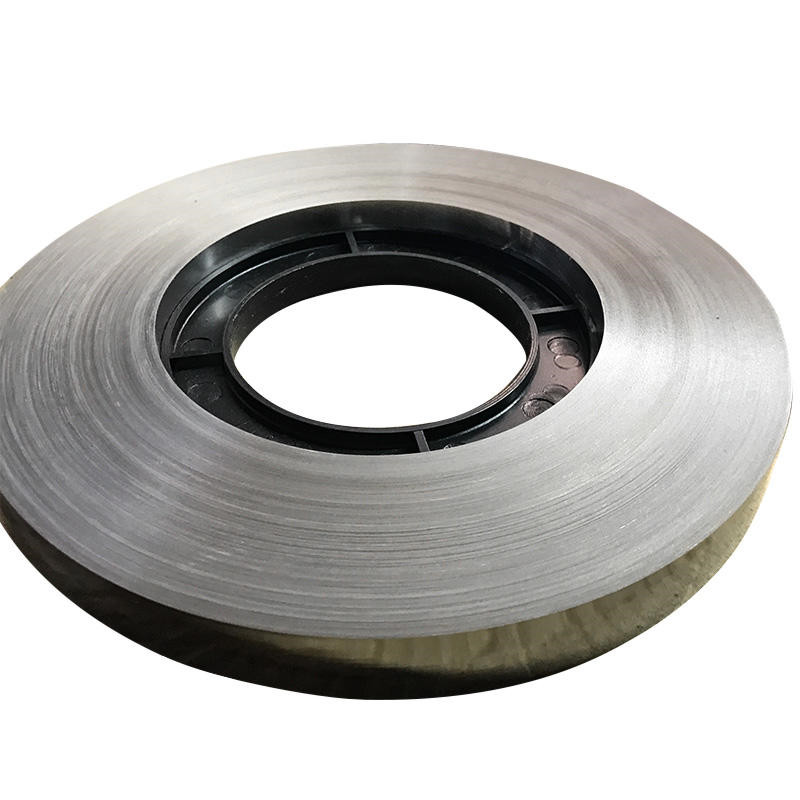

纳米晶带材
铁基纳米晶合金由铁、硅、硼、铌、铜等组成。含有Cu和Nb的铁基非晶合金在晶化温度以上退火时，会形成非常细小的晶粒组织，晶粒尺寸仅有10－20纳米，这种非晶合金经过特殊的晶化退火而形成的晶态材料称为纳米晶合金。纳米晶材料具有高饱和磁感应强度、高导磁率、低矫顽力、低损耗及良好的稳定性、高强韧性及耐磨耐蚀等优异特性，作为在金属软磁材料中具有最佳的性能价格比的纳米晶合金材料，可以替代硅钢、坡莫合金和铁氧体成为中高频变压器、互感器、电感元器件的理想材料。
我们能提供适用于高质量的应用领域，例如汽车产业的超薄纳米晶带材，厚度为16μm。
应用领域：
1. EMC共模、差模滤波电感磁芯
2. 开关电源大中小功率变压器磁芯及脉冲变压器铁芯
3. 不同精度电流互感器（零序/漏保）磁芯、漏电保护开关互感器铁芯
4. 饱和电抗器，磁放大器、尖峰抑制器、饱和电感磁芯、脉冲压缩器铁芯及磁珠
5. 滤波电感，储能电感，电抗器铁芯
6. 电力互感器，精密电流互感器铁芯
7. 电流传感器
性能特点：

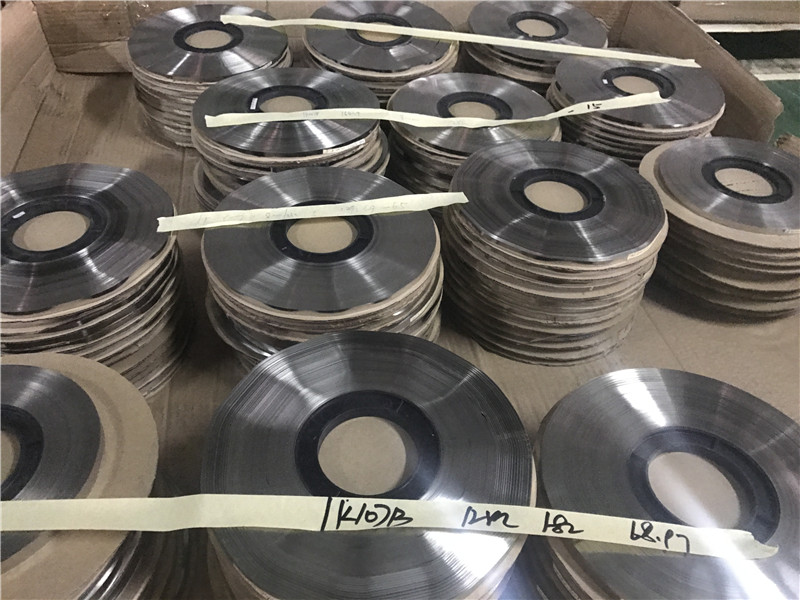

1K107B纳米晶薄带性能特点：
|
饱和磁感 Saturate induction / Bs（T） |
1.25 |
饱和磁致伸缩系数 Magnetostriction / λs |
2.0x10-6 |
|
居里温度 Curie temperature（℃） |
570 |
密度 Density ρ （g/cm³） |
7.2 |
|
晶化温度 Crystallization（℃） |
500 |
电阻率 Resistivity δ（μΩ.cm） |
130 |
|
硬度 Hardness / Hv |
880 |
厚度 Thickness (μm) |
28~35 |
厚度Thickness (mm) |
0.018-0.025 |
叠片系数Stack factor σ |
＞0.8 |
磁感应强度Magnetic induction B800/T |
≥1.2 |
矫顽力Coercivity / Hc （A/m） |
≤1.6 |
铁损Core loss P0.5T/20K/(W/kg) |
≤25 |
铁损Core loss P0.3T/100K/(W/kg) |
≤100 |
磁导率Permeability μ （1kHz） |
≥80000 |
磁导率Permeability μ （10kHz） |
≥60000 |
磁导率Permeability μ （100kHz） |
≥10000 |
居里温度Curie temperature （℃） |
570 |
连续工作温度Operating temperature （℃） |
‐50~120 |
饱和磁致伸缩系数Magnetostriction / λs |
＜2.0x10-6 |
产品规格：
Item |
宽度Width （mm） |
厚度Thickness（μm） |
1 |
3 |
18-25 |
2 |
3.2 |
18-25 |
3 |
3.5 |
18-25 |
4 |
4.5 |
18-25 |
5 |
5 |
18-25 |
6 |
6 |
18-25 |
7 |
6.5 |
18-25 |
8 |
8 |
18-25 |
9 |
10 |
18-25 |
10 |
15 |
18-25 |
11 |
20 |
18-25 |
12 |
25 |
18-25 |
13 |
30 |
18-25 |
Item |
宽度Width （mm） |
厚度Thickness（μm） |
1 |
5 |
28-35 |
2 |
8 |
28-35 |
3 |
10 |
28-35 |
4 |
15 |
28-35 |
5 |
20 |
28-35 |
6 |
25 |
28-35 |
7 |
30 |
28-35 |
8 |
35 |
28-35 |
9 |
40 |
28-35 |
